如何將 Mercusys 攝影機安裝在牆壁/天花板上

一.室內旋轉式攝影機



可參考下方安裝影片

影片適用於型號 MC200 / MC210 / MC230

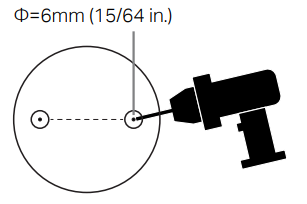

1. 標記位置

將定位貼紙貼到所需的安裝位置。鑽兩個螺絲孔。

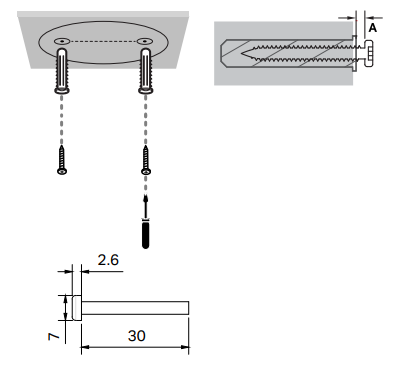

2. 安裝螺絲



將兩個膨脹螺絲插入孔中，然後將螺絲轉進膨脹螺絲。

注意：為了牢固的安裝攝影機，請確保兩個膨脹螺絲和螺絲之間的間距相等（2 毫米 < A < 3 毫米）。





3. 固定攝影機



將攝影機牢固的掛在兩個螺絲上。確保攝影機牢固且穩定。

如果相機不穩固，請調整膨脹螺絲和螺絲之間的距離，直到攝影機穩定為止。





二.戶外旋轉式攝影機



可參考下方安裝影片

影片適用於型號 MC500 / MC510





注意：攝影機放置在桌子或架子上時不防水。戶外安裝時，請使用選項 1-3 安裝攝影機。



方案一 : 壁掛



1. 安裝準備



1-1 將攝影機電源線穿過支架的開口。



1-2 將防水泡棉墊圈塞入支架中。



2. 安裝支架



2-1 將定位貼紙貼到所需的安裝位置，根據貼紙鑽四個螺絲孔。





2-2 將四個膨脹螺絲安裝插入孔中，然後用安裝螺絲，將支架固定在膨脹螺絲上。





3. 將攝影機安裝到支架上



3-1 將電源線連接到攝影機，將攝影機安裝到安裝支架上。





3-2  使用兩個支架螺絲固定支架和攝影機。





方案二 : 吸頂



1. 安裝準備



1-1 將攝影機電源線穿過支架的開口。





1-2 將防水泡棉墊圈塞入支架中





2. 安裝支架



2-1 將定位貼紙貼到所需的安裝位置。根據貼紙鑽四個螺絲孔。





2-2 將四個膨脹螺絲安裝插入孔中，然後用安裝螺絲，將支架固定在膨脹螺絲上。





3. 將攝影機安裝到支架上



3-1 將電源線連接到攝影機，將攝影機安裝到安裝支架上。





3-2 使用兩個支架螺絲固定支架和攝影機。





方案三 : 桿式



1. 安裝準備



1-1 將攝影機電源線穿過支架的開口。





1-2 將防水泡棉墊圈塞入支架中





2. 安裝支架



使用固定環 or 束帶（環寬≤12mm）將支架安裝到桿上。





固定環 or 束帶 包裝內未提供



3. 將攝影機安裝到支架上



3-1 將電源線連接到攝影機，將攝影機安裝到安裝支架上。





3-2 使用兩個支架螺絲固定支架和攝影機。
